高效叠瓦组件

July.28

2023

2023.07.28

528

Document

叠瓦是一种独特的电池片连接技术

整片电池激光切割分片1/N
柔性导电胶负间距串联电池小条
电池组串全并联电路排布

叠瓦组件产品优势

高功率

无电池片间距，较常规组件功率密度高2%左右，优异的电池互联技术，更高组件功率

高颜值

叠瓦特有的无片间距设计，极具外观艺术美感，拥有更高辨识度

高发电性能

创新电池设计及独特全并联电路连接，减少电流损失，更优抗阴影遮挡性能，更高发电量输出

低衰减

行业领先的优质硅片保障了首年衰减低于2%，叠加先进的组件封装材料和封装工艺，全面保障了产品全生命周期内更稳定的发电性能

高可靠性

优化电路设计及柔性导电胶应用，更优抗热斑和隐裂性能，更高产品可靠性

高适配性

适用所有前极接触电池技术，PERC、TOPCon、HJT等

遇遮挡时保持更好的发电能力

无论横装或是竖装，全并联结构的叠瓦组件在遇遮挡时都有更好的发电表现

横装

竖装

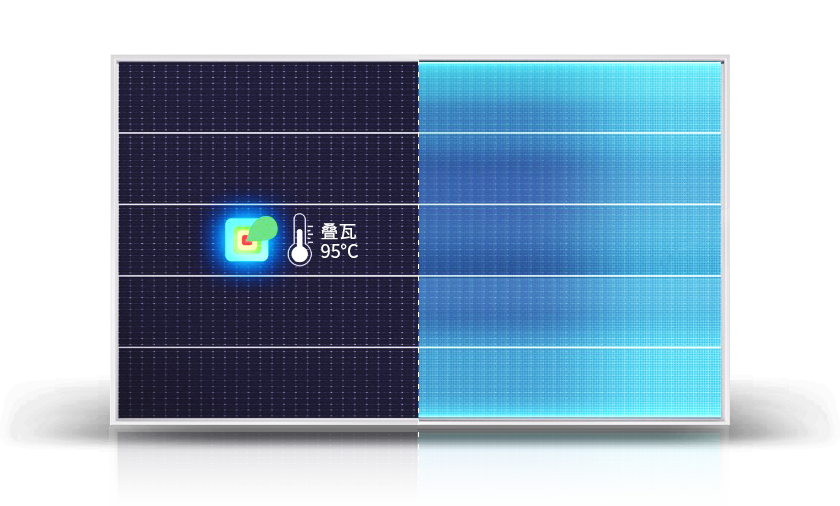

热斑条件下更低的工作温度

得益于小切片以及全并联电路设计，最大限度降低组件温度升高带来的性能失效

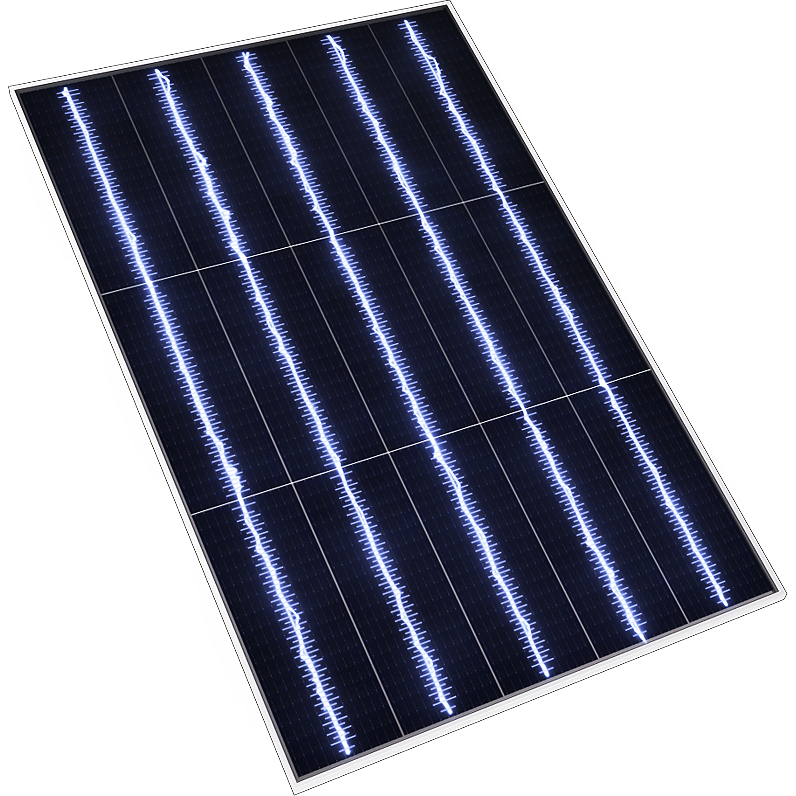

优异的抗隐裂性能

电池隐裂被限制在更小的区域，导电胶柔性缓冲，减少新增隐裂风险

应用场景

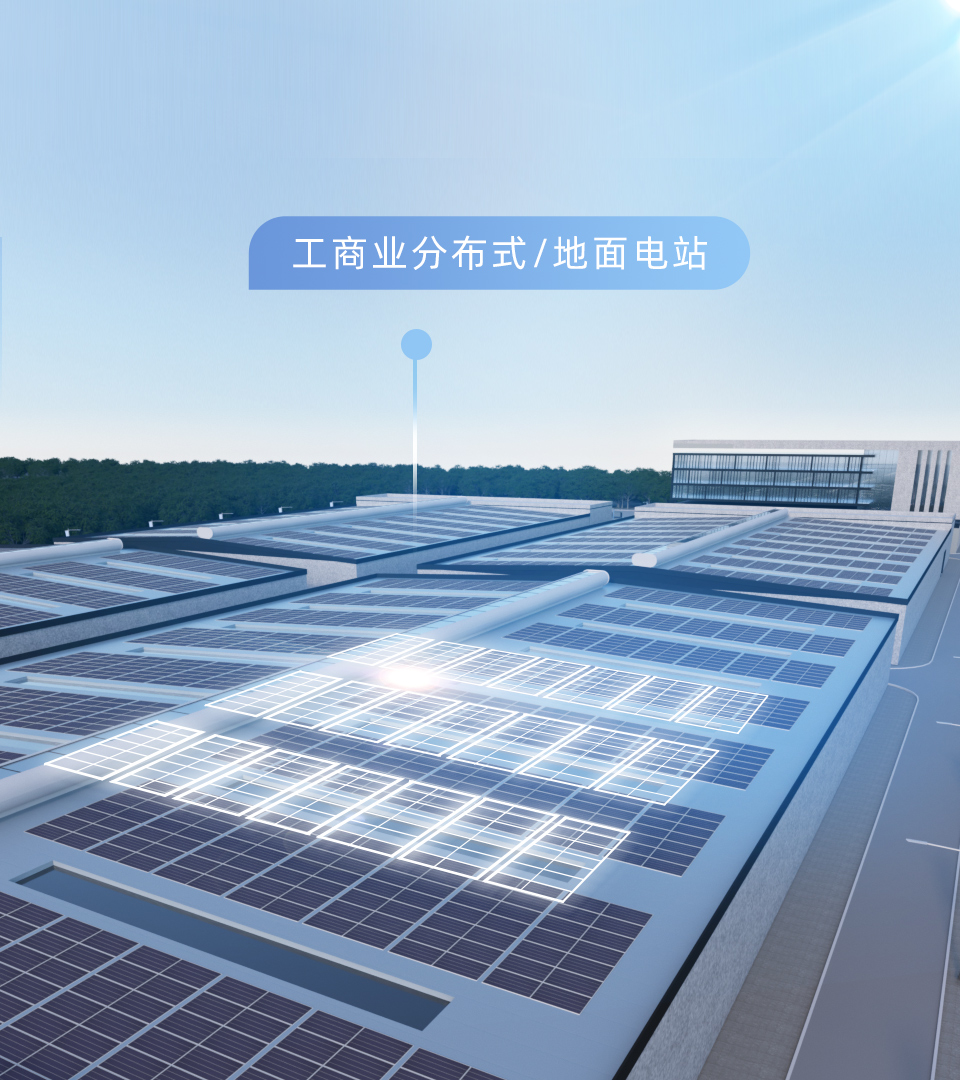

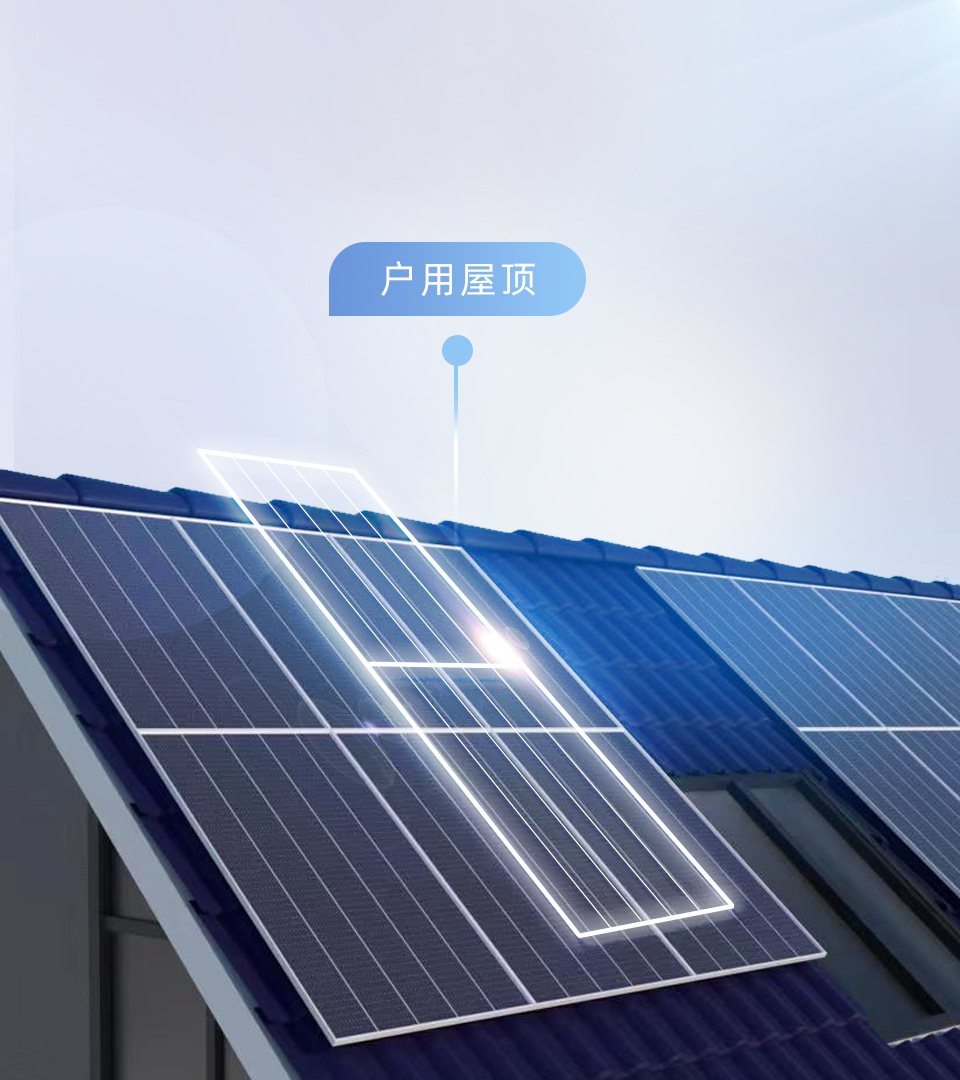

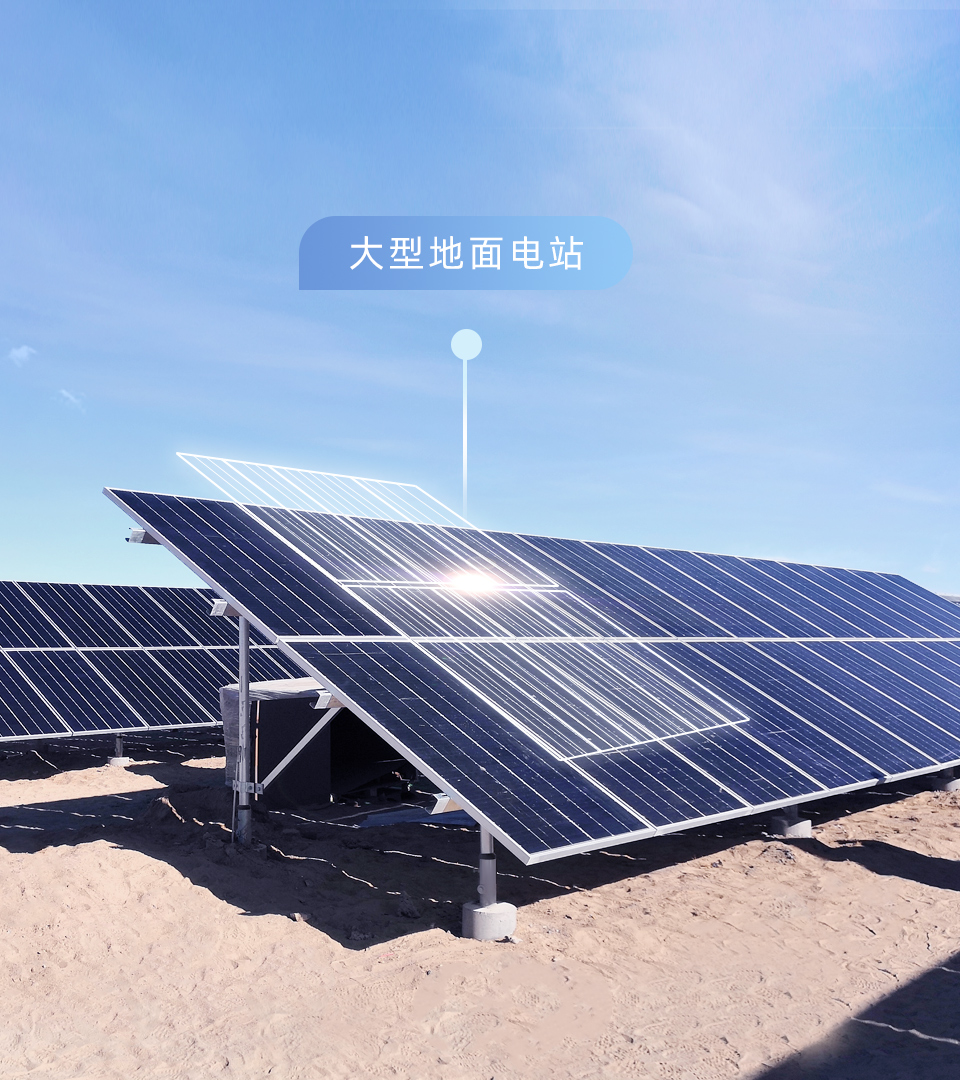

户用屋顶工商业分布式/地面电站大型地面电站

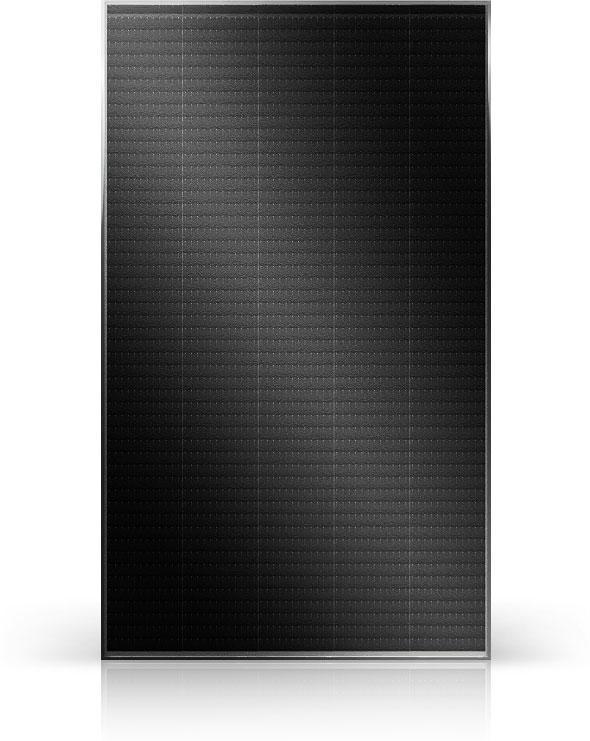

组件版型

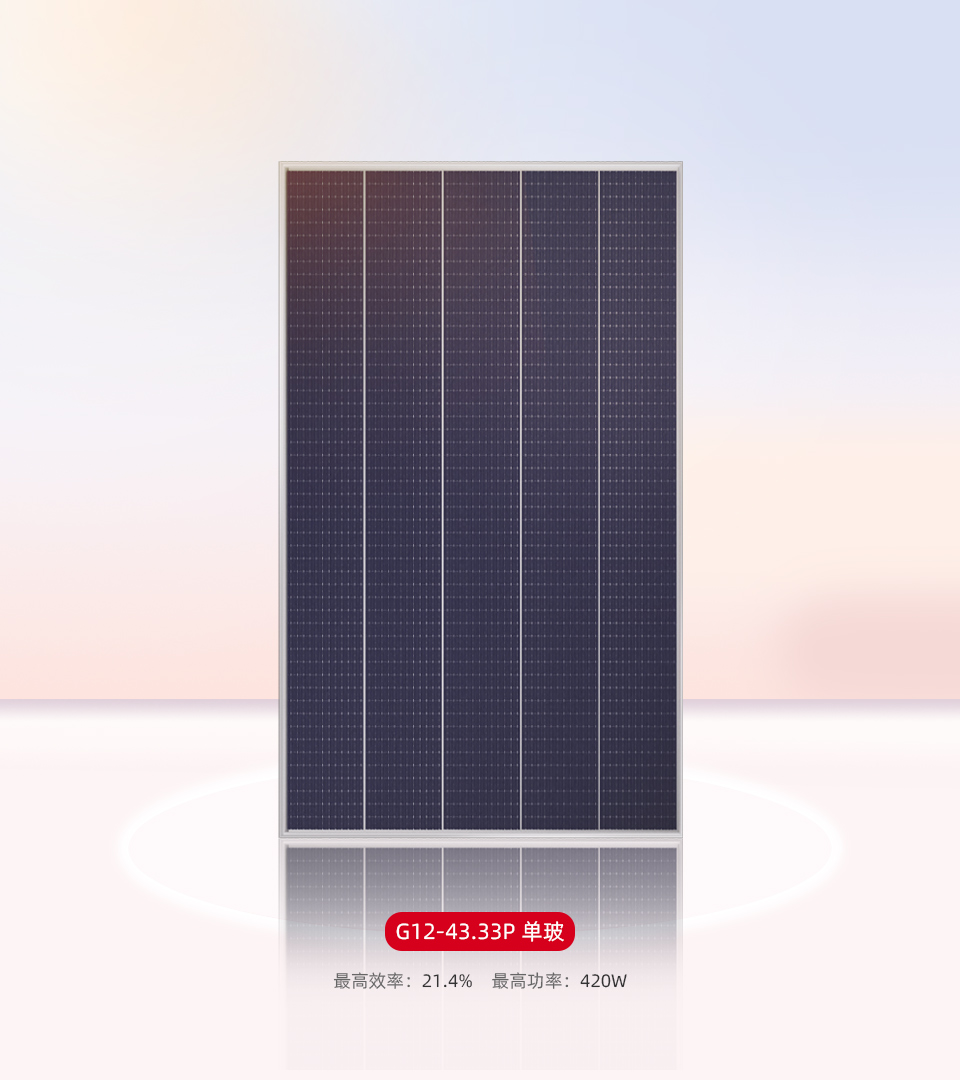

G12-43.33P

封装结构

单玻

电性能参数(STC*)

峰值功率Pmax(W)	400	405	410	415	420
开路电压Voc(V)	35.4	35.6	35.8	36.0	36.2
短路电流Isc(A)	14.60	14.63	14.66	14.69	14.72
工作电压Vmp(V)	29.2	29.5	29.8	30.1	30.4
工作电流Imp(A)	13.72	13.75	13.78	13.81	13.84
组件效率(%)	20.4	20.6	20.9	21.1	21.4
功率公差(w)	0 ~ + 5

*STC: 辐照度 1000W/m²,电池片温度 25°C,AM1.5,测量误差±3%

机械参数

电池数量	260pcs(5*52)
尺寸	1808 X 1086 X 30 mm
重量	21kg
玻璃	3.2mm 钢化玻璃
边框	阳极氧化铝合金
接线盒	防护等级IP68
线缆	4.0mm², 正极710mm，负极790mm
二极管	3
最大静态载荷*	正面5400Pa/背面2400Pa

温度系数

标称工作温度(NMOT*)	43±2℃
短路电流温度系数(Isc)	+0.04%/℃
开路电压温度系数(Voc)	-0.27%/℃
峰值功率温度系数(Pmax)	-0.34%/℃

*NMOT:辐照度800W/m²，环境温度20℃，风速1m/s

上一篇：专业团队护航，一站式交付

返回列表

专业从事仓储设备的研发、设计、生产、销售、安装保养服务一体化的制造企业

联系我们

办公地址：南京市建邺区君泰国际大厦A栋4F

联系电话：400-008-0588

工厂地址：南京江宁区江宁镇庙庄工业园物流大道3号

联系电话：400-008-0588

电子邮箱： sales@leadershelf.com

微信公众号

我的微信号：请搜索：LEADER力拓

复制微信号

峰值功率Pmax(W)	535	540	545	550	555	560
开路电压Voc(V)	46.3	46.5	46.7	46.9	47.1	47.3
短路电流Isc (A)	14.85	14.87	14.90	14.94	14.97	15.00
工作电压Vmp (V)	38.6	38.9	39.1	39.3	39.5	39.7
工作电流Imp (A)	13.87	13.90	13.96	14.01	14.06	14.11
组件效率(%)	20.6	20.7	20.9	21.1	21.3	21.5
功率公差(w)	0 ~ + 5

峰值功率Pmax(W)	530	535	540	545	550	555
开路电压Voc(V)	46.2	46.4	46.6	46.8	47.0	47.2
短路电流Isc (A)	14.94	14.95	14.96	14.97	14.98	14.99
工作电压Vmp (V)	38.4	38.7	39.0	39.2	39.4	39.6
工作电流Imp (A)	13.82	13.84	13.87	13.91	13.97	14.03
组件效率(%)	20.4	20.6	20.7	20.9	21.1	21.3
功率公差(w)	0 ~ + 5

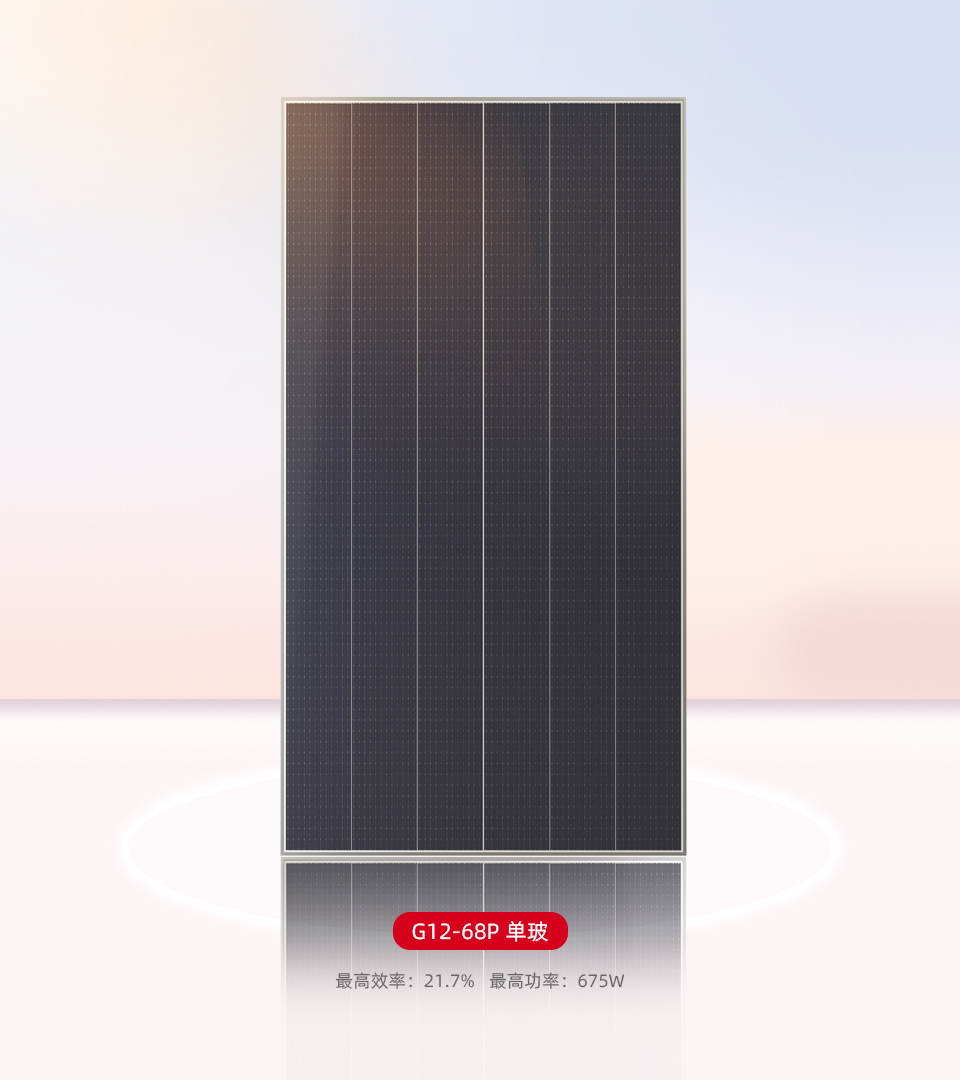

峰值功率Pmax(W)	650	655	660	665	670	675
开路电压Voc(V)	46.4	46.6	46.7	46.9	47.1	47.3
短路电流Isc (A)	17.96	17.98	18.00	18.02	18.04	18.07
工作电压Vmp (V)	38.6	38.8	39.0	39.2	39.4	39.6
工作电流Imp (A)	16.85	16.89	16.94	16.98	17.02	17.06
组件效率(%)	20.9	21.1	21.2	21.4	21.6	21.7
功率公差(w)	0 ~ + 5

峰值功率Pmax(W)	645	650	655	660	665	670
开路电压Voc(V)	46.6	46.8	46.9	47.1	47.2	47.4
短路电流Isc (A)	17.82	17.84	17.86	17.88	17.91	17.95
工作电压Vmp (V)	38.7	38.9	39.1	39.3	39.5	39.7
工作电流Imp (A)	16.68	16.72	16.76	16.80	16.85	16.89
组件效率(%)	20.8	20.9	21.1	21.2	21.4	21.6
功率公差(w)	0 ~ + 5
